Vollentsalzungsanlagen - Anlagentechnik

Einige technische Prozesse und Labore benötigen Wasser, welches nahezu vollständig frei von gelösten Stoffen ist und eine Leitfähigkeit von bis zu 0,1 µS/cm aufweist. Solche Prozesswässer werden im Allgemeinen als vollentsalztes Wasser, kurz VE-Wasser, bezeichnet. Unter anderem das Speisewasser für Dampfturbinenanlagen muss in der Regel hoch rein sein, um Schäden an den Turbinenschaufeln zu vermeiden.


Eine Versorgung mit VE-Wasser gehört in analytischen Laboren in der Regel zur Standardausstattung, um nasschemische Analysen ohne unerwünschte Störstoffe durchführen zu können. Heizkreisläufe mit VE-Wasser zu befüllen kann in manchen Fällen sinnvoll sein, um Ablagerungen im System nahezu vollständig ausschließen zu können.

Das Standardverfahren zur Erzeugung von VE-Wasser erfolgt über Ionenaustauscherharze. Saure Kationenaustauscherharze binden Kationen (positiv geladene Ionen) und basische Anionenaustaucherharze binden Anionen (negativ geladene Ionen). Die Ionenaustauscherharze können nur eine definierte Menge an Ionen aus dem Wasser entfernen. Wenn die Kapazität der Harze erschöpft ist, müssen sie regeneriert werden, um ihren Ausgangszustand zu erreichen und wieder für den Aufbereitungsprozess zu Verfügung stehen.

Dies kann in großtechnischen Anlagen in zwei nacheinander geschalteten Filtern geschehen. Bei diesen Anlagen werden die Harze vor Ort regeneriert.

Bei geringeren Mengen von bis zu 3 m³/h bietet sich jedoch der Einsatz eines sogenannten Mischbetts an. Hier sind beide Harztypen in einer Edelstahl-Filterpatrone gemischt und der Entsalzungsprozess wird in einem Filterdurchgang durchgeführt. Diese VE-Patronen werden, wenn ihre Kapazität erschöpft ist, von uns in der Regel vor Ort regeneriert.

VE-Patronen aus Edelstahl sind in standardisierten Größen erhältlich. Mehrere VE-Patronen können zusätzlich miteinander verschaltet werden, um größere Volumenströme filtrieren (Parallelschaltung) oder eine optimale Wasserqualität garantieren zu können (Reihenschaltung).

Die Weidner Wassertechnik bietet Ihnen alle Lösungen zur Erzeugung von vollentsalztem Wasser. VE-Anlagen mit getrennten Anionen- und Kationenaustauschern werden von uns individuell für Ihren Prozess ausgelegt und konstruiert.

Was wir bieten:

  • robuste Anlagentechnik für alle Anwendungsfälle
  • Ionenaustauscherharze von höchster Qualität
  • professionelle Fachberatung bei der Auswahl der Anlage
  • Erweiterungen für eine kontinuierliche VE-Wasser-Versorgung
  • Betreuung der Anlage durch unsere geschulten Servicetechniker
Kapazität [l] Nenndurchfluss [m³/h] Blockmaße [Ø x H] [mm]
MB 1500 1500 0,30 240x410
MB 2000 2000 0,30 240x490
MB 2800 2800 0,95 240x570
MB 4000 4000 1,00 240x700
MB 6000 6000 1,00 240x1155
MB 7000 7000 2,00 363x600
MB 11000 11000 2,50 363x850
MB 15000 15000 3,00 363x1100

Sensorik & Messparameter

Analoge Leitfähigkeitsüberwachung Analoge Anzeige der Leitfähigkeit über eine Vor-Ort-Messung am Ausgang der VE-Patrone
Digitale Leitfähigkeitsüberwachung Digitale Anzeige der Leitfähigkeit über eine Vor-Ort-Messung am Ausgang der VE-Patrone

Erweiterungsmodule

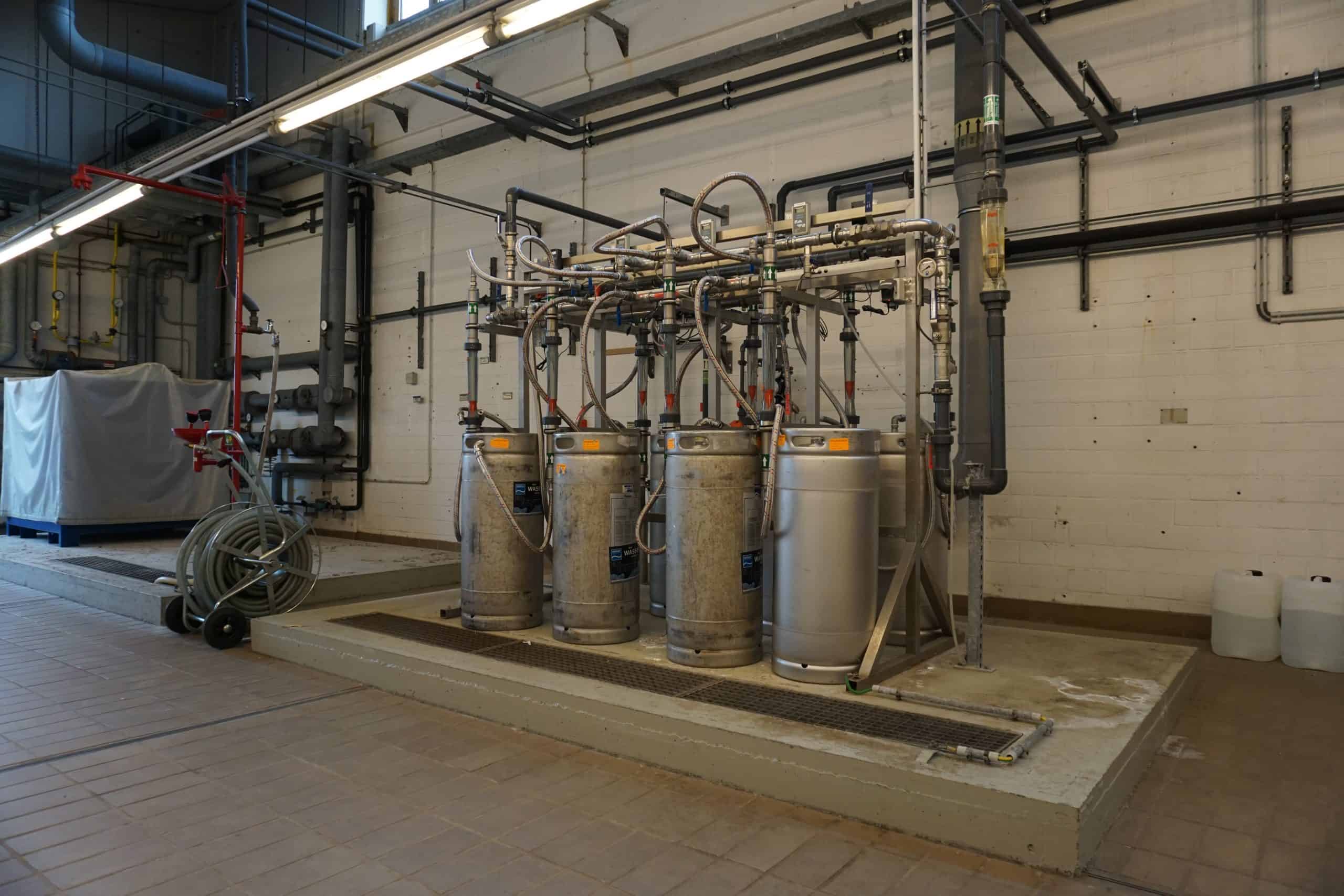

Mischbettbatterie mit Edelstahlrahmen Reihenschaltung mehrerer VE-Patronen an einem Edelstahlrahmen mit fester Verrohrung und ausgestattet mit Schwebekörper-Durchflussmessern und digitalen Leitfähigkeitssensoren
Mikroprozessorsteuerung mit 7“-Display zur Steuerung und Visualisierung des Prozesses Steuerung und Visualisierung des Filtrationsprozesses bei Einsatz einer entsprechenden Mess- und Regeltechnik

Kommunikationsschnittstellen

Durch den Einsatz einer Mikroprozessorsteuerung können die Filteranlagen über alle gängigen Kommunikationsprotokolle Messdaten an übergeordnete Systeme übertragen oder von diesen angesteuert werden. Folgende Schnittstellen stehen als Erweiterungsmodule zur Auswahl.
Modbus (TCP/RTU) | Profibus | Profinet | bacNET Gateway | FTP | SMTP (E-Mail)
Fernwartung Benachrichtigung über Störungsmeldungen mittels SMS
Cloudservice Übertragung aller Messdaten an einen Cloud-Server zur Online-Auswertung und Visualisierung aller relevanter Parameter
