In vielen wassertechnischen Anwendungen wird eine hohe Reinheit des eingesetzten Wassers gefordert. Kühl- und Dampfkreisläufe sind klassische Abnehmer von salzarmem Zusatzwasser. Chemische, pharmazeutische und lebensmitteltechnische Produktionsprozesse sind oft auf Wasser mit einer geringen Leitfähigkeit angewiesen. In der Wasseranalytik beeinflussen und verfälschen gelöste Salze im Wasser die Messergebnisse. So müssen häufig nicht nur die Härtebildner Calcium und Magnesium, sondern auch andere gelöste Ionen aus dem Zulaufstrom entfernt werden. Die Menge an gelösten Ionen in wässrigen Lösungen muss auf ein Minimum reduziert werden.
Ein wirtschaftliches und robustes Verfahren zur Erzeugung salzarmen Wassers ist das Membranverfahren nach dem Prinzip der Umkehrosmose. Umkehrosmose-Anlagen bestehen immer aus zwei Hauptkomponenten: einer Kreiselpumpe zur Erhöhung des Zulaufwasserdruckes und aus in Druckrohren gelagerten Wickelmembranmodulen. Die Membranmodule bestehen aus einer dichten Membran, welche für Wasser durchlässig ist und gleichzeitig gelöste Stoffe im Wasser nahezu vollständig zurückhält. Das Zulaufwasser wird durch die Pumpe mit einem hohen Druck über die Membranfläche gefördert. Im Wasser gelöste Salze werden dann von der Membran nahezu vollständig zurückgehalten und es entsteht so das entsalzte Permeat. Vor der Membran bleibt das salzhaltige Konzentrat zurück.
Die Weidner Wassertechnik bietet eine große Bandbreite an Standardanlagen an. Über ein Baukastenprinzip können unsere Anlagen erweitert und auf Ihren Bedarf angepasst werden. Darüber hinaus können wir nach Auswertung einer Wasseranalyse für jeden Ihrer Anwendungsfälle eine individuelle maßgeschneiderte Anlage auslegen. Sollte der Einsatz einer vorgeschalteten Ultrafiltrationsanlage oder einer nachgeschalteten Elektrodeionisationsanlage benötigt werden, so beraten wir Sie gerne und stellen für Sie die richtige Wasseraufbereitungsanlage zusammen.

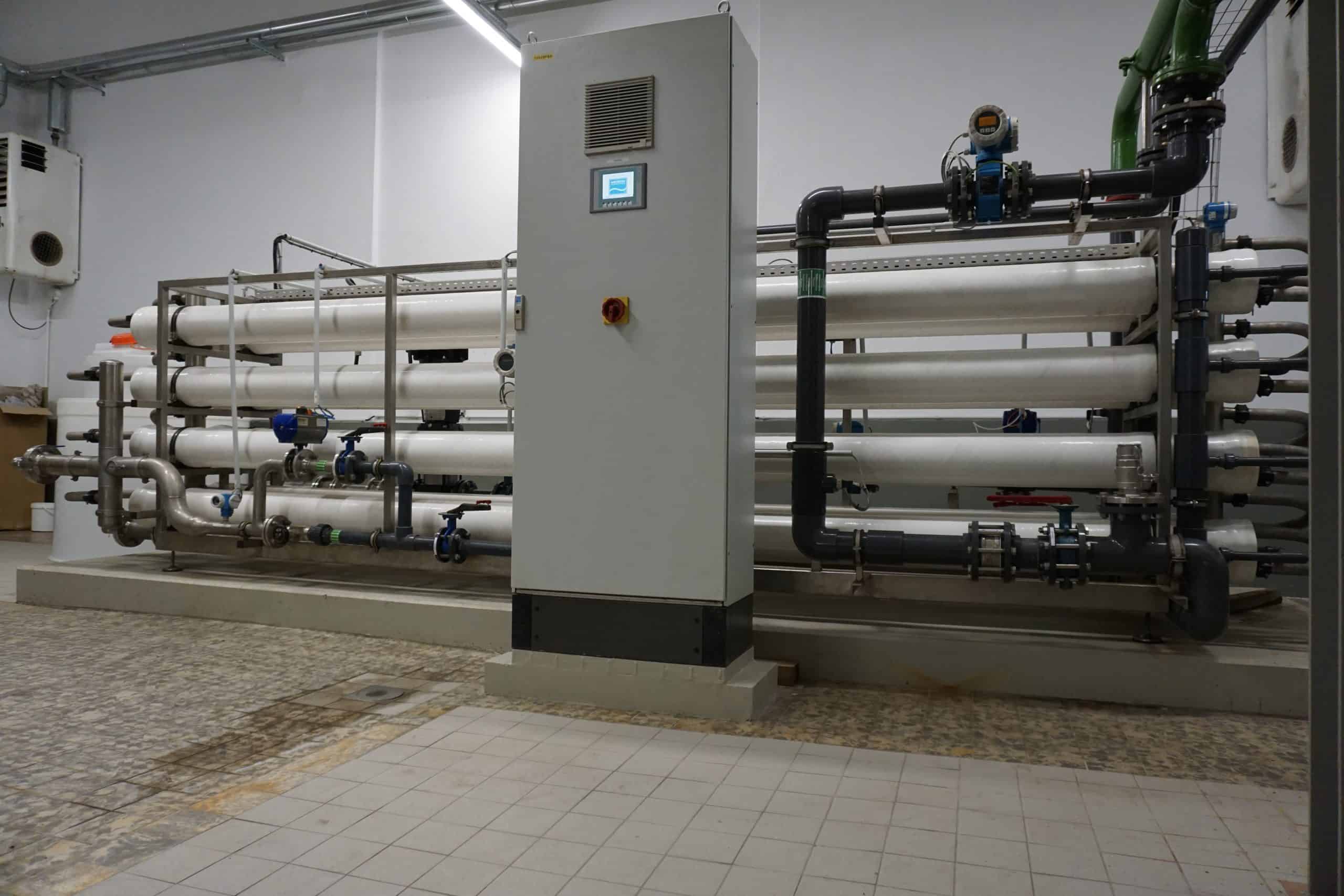

Anlagen mit einer Permeatleistung von bis zu 1200 l/h werden als kompakte Standanlagen mit vertikal gelagerten Druckrohren ausgeführt. Ab einer Permeatleistung von 2000 l/h werden die Druckrohre der Umkehrosmose-Anlagen horizontal verbaut.
Alle Umkehrosmose-Anlagen werden auf einen Gesamt-Salzgehalt von 1000 mg/l TDS ausgelegt.
Die Leistungsdaten der Umkehrosmose-Anlagen sind Richtwerte und können je nach Anlagenausstattung und Betriebsweise variieren.
Permeatleistung [l/h] | Betriebsdruck [bar] | Anschlussleistung [kW] | Blockmaße HxBxT [mm] | |
RO 300 | 300 | 12,0 | 0,55 | 1260x470x420 |
RO 600 | 600 | 14,0 | 1,50 | 1800x610x810 |
RO 1200 | 1200 | 14,0 | 2,20 | 1800x610x810 |
RO 2000 | 2000 | 14,0 | 3,00 | 1840x610x810 |
RO 4000 | 4000 | 12,0 | 5,50 | 1800x2900x800 |
RO 6000 | 6000 | 12,0 | 5,50 | 1830x3880x800 |
RO 8000 | 8000 | 12,0 | 7,50 | 1830x4890x800 |
RO 12000 | 12000 | 11,5 | 11,00 | 1870x4940x850 |
RO 20000 | 20000 | 11,5 | 15,00 | 2240x5000x850 |
RO 30000 | 30000 | 12,0 | 22,00 | 2370x6080x1000 |
Leitfähigkeitsüberwachung je Druckrohr | Induktive Leitfähigkeitsüberwachung des Permeats für jedes Druckrohr zur detaillierten Kontrolle der Membranleistung |
Probenahmehähne Permeat | Probenahmehähne für die Permeatbeprobung zur Überwachung der Membranleistungen für jedes Druckrohr |
Konzentratrückführung manuell | Manuell einstellbare Rückführung eines Teilvolumenstromes des Konzentrates vor die Kreiselpumpe zur Erhöhung der Ausbeute und der Überströmgeschwindigkeit |
Konzentratrückführung automatisiert | Automatisierte Rückführung eines Teilvolumenstromes des Konzentrates vor die Kreiselpumpe zur Erhöhung der Ausbeute und der Überströmgeschwindigkeit |
Permeatrückführung | Verwurf des anfänglichen Permeates und Rückführung vor die Kreiselpumpe zur Verbesserung der Permeatqualität |
Frequenzumrichter | Regelung des Zulaufvolumenstromes über einen Frequenzumrichter an der Kreiselpumpe für eine variable Permeatleistung und zur Energieeinsparung |
Antiscalantdosierung | Dosierpumpe für die Dosierung eines Antiscalants zur Minimierung von Ablagerungen auf den Membranen und Erhöhung der Membranlebensdauer |
Reinigungsanschlüsse | Reinigungsanschlüsse zur Reinigung der Membranelemente im eingebauten Zustand (CIP - cleaning in place) |
pH-Wert-Anpassung | Anpassung des pH-Wertes zur Optimierung der Permeatqualität |
Edelstahlausführung | Ausführung der Rohrleitungen und Druckrohre in Edelstahl für hohe hygienische Anforderungen |
Permeattank | Lagertank zur Zwischenspeicherung des Permeates, wahlweise mit Zusatzfiltern zum Schutz des Permeates vor atmosphärischen Einflüssen |
Druckerhöhungsstation | Druckerhöhungspumpen zur Versorgung des Wassernetzes mit Permeat aus einem Permeattank |
Die Umkehrosmose-Anlagen können über alle gängigen Kommunikationsprotokolle Messdaten an übergeordnete Systeme übertragen oder von diesen angesteuert werden. Folgende Schnittstellen stehen als Erweiterungsmodule zur Auswahl. | |
Modbus (TCP/RTU) | Profibus | Profinet | bacNET Gateway | FTP | SMTP (E-Mail) | |
Fernwartung | Benachrichtigung über Störungsmeldungen mittels SMS |
Cloudservice | Übertragung aller Messdaten an einen Cloud-Server zur Online-Auswertung und Visualisierung aller relevanter Parameter |
