Chlordioxidanlage Beluga - Anlagentechnik

Nutzwasserkreisläufe offener Rückkühlwerke sind in der Regel ein perfekter Lebensraum für Mikroorganismen. Aus diesem Grund hat sich der Einsatz von Bioziden zur Behandlung des Nutzwassers bewährt. Zusätzlich fordert die 42. BImSchV einen hygienisch sicheren Betrieb von offenen Kühlkreisläufen. Neben dem Einsatz dosierfertiger Behandlungsprodukte haben sich hier parallel Anlagen zur in situ-Erzeugung von Chlordioxid bewährt. Chlordioxid ist eine oxidativ wirkende Verbindung, die Mikroorganismen im Nutzwasser effektiv bekämpft, ohne dass sich resistente Mikroorganismen bilden können. Herkömmliche Anlagen erzeugen Chlordioxid je nach Verfahren aus unterschiedlichen Edukten in einem Reaktor, der sich unmittelbar an der Atmosphäre befindet. Eine aufwendige Messtechnik ist notwendig, um im Falle einer Störung vor austretender Chlordioxidlösung oder Chlorgas zu warnen.

Trotzdem kann es bei austretendem Chlorgas zu schweren Arbeitsunfällen kommen.

Der Beluga-Reaktor der Weidner Wassertechnik verfügt im Gegensatz zu herkömmlichen Anlagen über den wesentlichen Vorteil, dass der Reaktor im Nutzwasserkreislauf versenkt wird. Die chemische Reaktion zur Erzeugung des Chlordioxids aus zwei speziellen Edukten findet in jedem Fall unterhalb der Wasseroberfläche statt und schädliche Flüssigkeiten oder Gase können nicht in die Umgebung gelangen.

Dieses Verfahren wurde von der Weidner Wassertechnik entwickelt und ist seit 2015 patentiert.

Neben dem Reaktor besteht die Chlordioxidanlage Beluga aus zwei Dosieranlagen zur Dosierung der Edukte in den Reaktor und einer Mikroprozessorsteuerung, über die das Verfahren flexibel gesteuert und überwacht werden kann. Mit dem bekannten Baukastenprinzip der Erweiterungsmodule können die Anlagen auf Ihren Wunsch erweitert oder spezialisiert werden.

Was wir bieten:

  • sichere Chlordioxiderzeugung unterhalb der Wasseroberfläche
  • Kostenersparnis durch preiswerte Einsatzstoffe
  • Individualisierung durch Erweiterungsmodule
  • Industrie 4.0: online-Zugriff mittels Web-Visualisierung

Reaktorgröße

Beluga S Zur Produktion von bis zu 110 g/h Chlordioxid in Lösung
Beluga M Zur Produktion von bis zu 1320 g/h Chlordioxid in Lösung
Beluga L Zur Produktion ab 1320 g/h Chlordioxid in Lösung

Einsatzstoffe

Beluga SCL Dosierfertige Natriumchloritlösung
Beluga SCL K Konzentrierte Natriumchloritlösung zum Einsatz mit dem Erweiterungsmodul Tagesbehälter
Beluga CWS Dosierfertige Salzsäurelösung
Beluga CWS K Konzentrierte Salzsäurelösung zum Einsatz mit dem Erweiterungsmodul Tagesbehälter

Sensorik & Messparameter

Chlordioxidmessung Überprüfung und Auswertung des Chlordioxidgehaltes im Nutzwasser sowie Steuerung der Anlage
Messwasserpumpe Versorgung der Chlordioxidmessung mit Wasser aus dem Nutzwasserkreislauf über eine zusätzliche Messwasserpumpe
Gaswarngerät Überwachung der Reaktorumgebung oder eines optionalen Containers mit einem Chlorgaswarngerät
Füllstandsüberwachung Überwachung der Dosierbehälter mittels radargeführter Sonden
Leckageüberwachung Leckagesonden zur Überwachung der Auffangwannen unter den Dosierbehältern oder im Container

Sonderausführungen

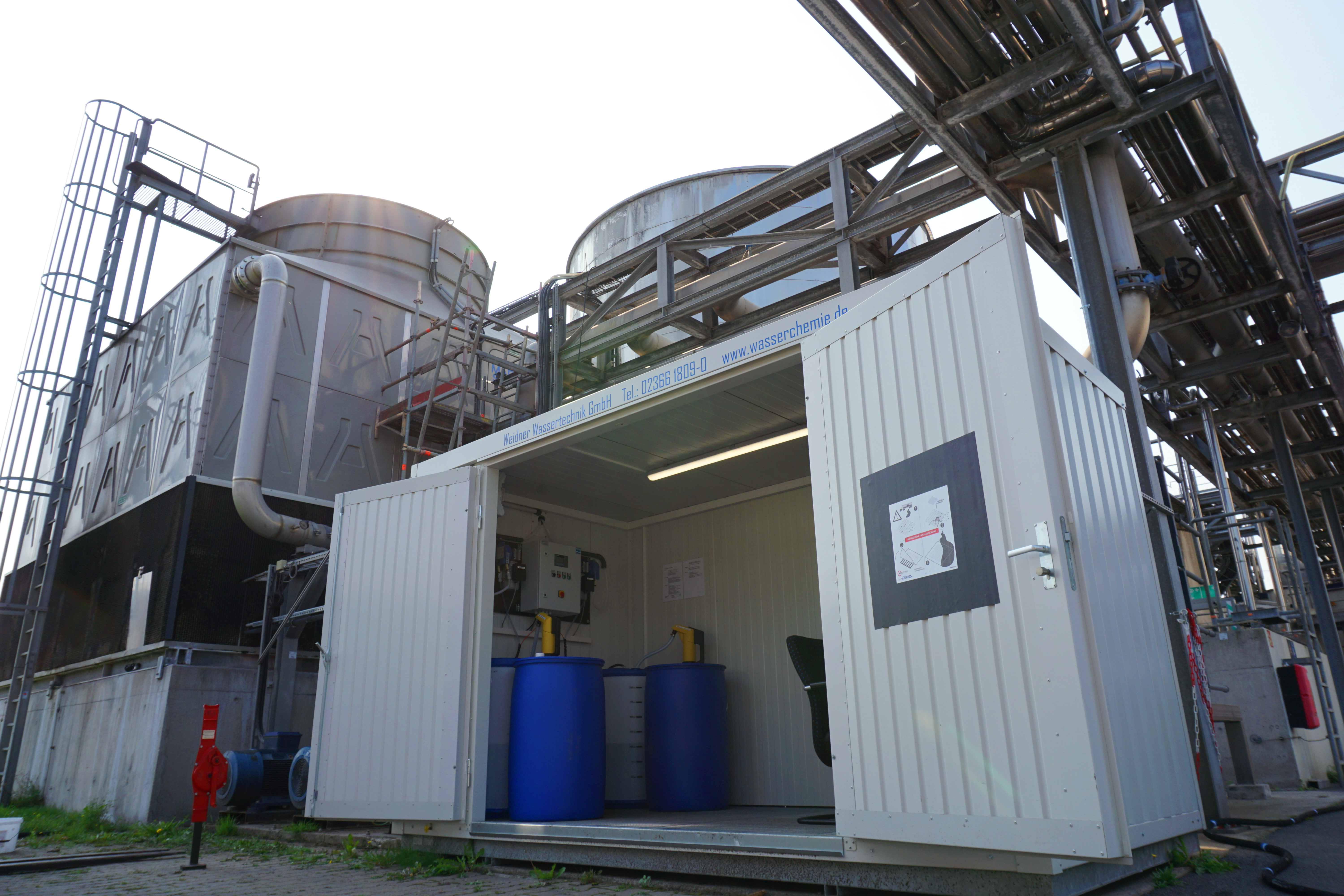

Container zur Außenaufstellung Ortsnahe Aufstellung der Dosieranlagen, Dosierbehälter und der Steuerungseinheit in einem Gefahrstoffcontainer
Tagesbehälter Versorgung großer Kühlkreisläufe mit konzentrierten Ausgangsprodukten, die jeweils für den Bedarf einer Tagesdosierung vorverdünnt werden
Beluga Multi Erweiterung der Anlage zur unabhängigen Ansteuerung zweier Beluga-Anlagen

Kommunikationsschnittstellen

Die WeTronic Wassermanagementsysteme können über alle gängigen Kommunikationsprotokolle Messdaten an übergeordnete Systeme übertragen oder von diesen angesteuert werden. Folgende Schnittstellen stehen als Erweiterungsmodule zur Auswahl:
Modbus (TCP/RTU) | Profibus | Profinet | bacNET Gateway | FTP | SMTP (E-Mail)
Fernwartung Benachrichtigung über Störungsmeldungen mittels SMS
Cloudservice Übertragung aller Messdaten an einen Cloud-Server zur Online-Auswertung und Visualisierung aller relevanten Parameter
